高壓互鎖回路的組成


      高壓互鎖技能的完結，需求如下設備共同完結：高壓互鎖連接器及高低壓導線，閉合的低壓電源信號周轉回路，高壓互鎖監測回路及監測器（監測模塊能夠在電池管理體系BMS上，也能夠在整車操控器VCU上，或許二者別離具有監測功用），直承受高壓互鎖監測信號操控的高壓繼電器（假如有），VCU依據高壓互鎖監測成果操控的高壓繼電器。

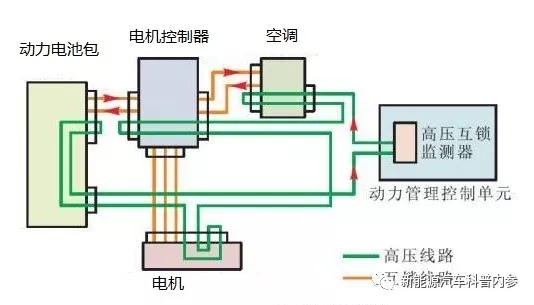

      高壓互鎖監測器分為兩種，一種是監測高壓回路是否無缺銜接，另一種是監測高壓電氣外殼是否就位。兩種監測器別離用在不同的高壓互鎖體系中，不能混用。
      3.2  HVIL連接器的作業原理
      具有高壓互鎖功用的高壓連接器，由殼體、高壓導電件、低壓信號導電件和監測器及監測線路共同組成。
      高壓互鎖連接器，一般完結方法是，對插的一對公頭、母頭上，別離固定著一對高壓接插件和一對低壓接插件。高壓斷開狀況，低壓回路被堵截；高壓連接狀況，低壓回路的斷點被短接，形成無缺回路
      下面這個天然段里提到了幾個名詞，高壓連接器、公頭，母頭，公端子，母端子，公針、母針，沒找到適宜的圖示，請自行理解一下。
      以下圖中的高壓連接器為例，直流高壓連接器，有正極和負極兩組公端子母端子。低壓回路相同由兩對公針母針和殼體組成。在公頭和母頭上，高低壓導電件被固定在一個殼體上，相對方位固定。要完結低壓比高壓首要取得斷開的信息，落后取得連接完結的信息，需求確保低壓回路插針晚于高壓回路端子的對觸摸摸時刻，調理高壓端子和低壓插針的長度就能夠完結。一個籠統的說法是，低壓插針短（或許方位落后），高壓端子剛剛觸摸的狀況，低壓插針還有一段距離；高壓端子現已對接多半，低壓插針才剛觸摸；高壓端子插接到位，低壓端子也插接到位。
      監測器，擔任采集低壓信號回路的通斷狀況，發送給操控器。這樣，在高壓回路真正完結通斷曾經，操控器現已把握了這個銜接器的狀況。

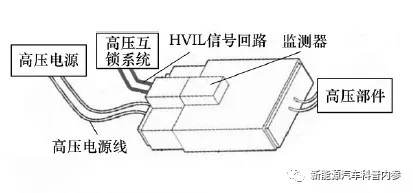

高壓互鎖連接器的根本完結方式

      4 高壓互鎖事例
      事例來自孫李璠的文章《純電動汽車高壓互鎖計劃規劃》，介紹了高壓互鎖技能在電動汽車高壓回路中的應用。
      計劃1

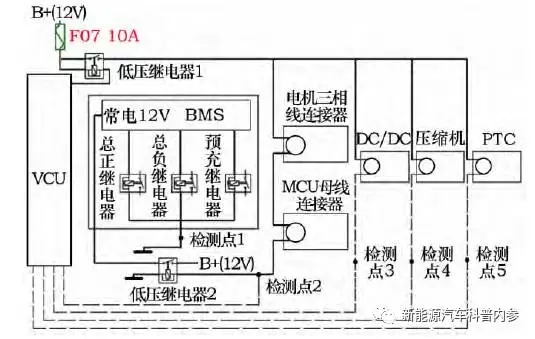

      下圖中，粗實線表明12V電源的高壓互鎖信號回路，虛線是高壓互鎖監測回路，HVIL監控回路向VCU報告信息，由VCU確定是否接通或斷開高壓繼電器，并經過BMS履行動作

      圖中能夠看到，電機和電機操控器串聯在一個高壓互鎖檢測回路中，由一個檢測點2監測狀況；其他3個用電器，每人獨自處于一個高壓互鎖信號回路，具有1個檢測點。
      檢測點1的作業與高壓互鎖無關，是為了應對電路出現反常景象。檢測點1將反常景象傳遞至VCU，VCU要求BMS斷開電池包內的主回路繼電器。
      檢測點2，既是電機和電機操控器高壓互鎖的監測點，也連接著低壓繼電器2的線圈一端。當電機和電機操控器的HVIL連接正常時，檢測點2的電壓是12V，VCU指令繼電器2吸合，經過繼電器2給BMS供應12V電源；當連接器沒有無缺連接，VCU要求繼電器2斷開，則檢測點2電壓為0，BMS電源為0，不能作業；這個回路的總體主意是由電機的連接狀況去操控BMS作業與否。
      檢測點3、 4、 5別離表現DCDC、壓縮機和PTC3個設備的高壓連接器狀況，檢測電壓12V闡明連接良好，檢測電壓0闡明高壓連接器處于斷開狀況，VCU依據 檢測成果履行操控戰略。
      這個計劃，因?yàn)槔^電器2的作業方法，使得BMS的作業狀況與電機和電機操控器產生了聯動。但VCU始終需求經過BMS合分主回路繼電器。
      計劃2

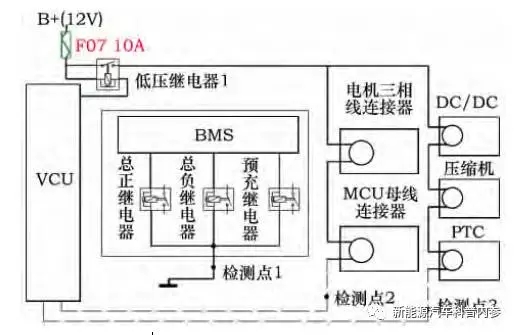

      如下圖所示，粗線和虛線的含義與計劃1相同，去掉了繼電器2的設置，反常狀況仍然依托檢測點1的信號反應。

      檢測點2表現電機和電機操控器的高壓互鎖檢測成果，檢測點3反應DCDC、空調壓縮機和PTC的高壓互鎖回路無缺景象。假如檢測點2、 3的電壓是12V闡明連接正常，假如是0V，闡明有連接器斷開。VCU依據檢測點傳遞過來的信息，要求BMS操控主回路繼電器的通斷。
      從這個事例咱們不難看出，高壓互鎖回路，假如想要切當了解是哪個電氣的連接器處于斷開狀況，則需求對這個用電器規劃獨自的HVIL回路并獨自設置檢測點。
      假如沒有切當了解的必要，則最好將作業上有相關性的電氣安排在同一個HVIL回路中，以簡化操控；
      實際上，高壓互鎖的監測使命，也能夠由BMS來擔任；
      某些電動汽車的規劃，將主回路繼電器的操控權限放在VCU這兒，能夠削減一次VCU判斷高壓互鎖狀況今后，需求發報文給BMS，才干完結繼電器的通斷的步驟；
      事例中，沒有給動力電池包設置高壓互鎖檢測點，這是不太常見的景象。一般，動力電池包的高壓連接器和手動修理開關（MSD）都會設置高壓互鎖。
